Περιγραφή προϊόντος
Σχεδιασμένο για μαζική παραγωγή κεραμικής συσκευασίας νιτριδίου αλουμινίου (AIN) 5G, αυτό το σύστημα χρησιμοποιεί ένα λέιζερ νανοδευτερόλεπτων ινών υψηλής απόδοσης για να προσφέρει βέλτιστη ισορροπία απόδοσης, ποιότητας, αξιοπιστίας και κόστους-καθιστώντας το ιδανικό για την κλιμάκωση της κατασκευής συσκευών 5G.
Εισαγωγή εξοπλισμούt

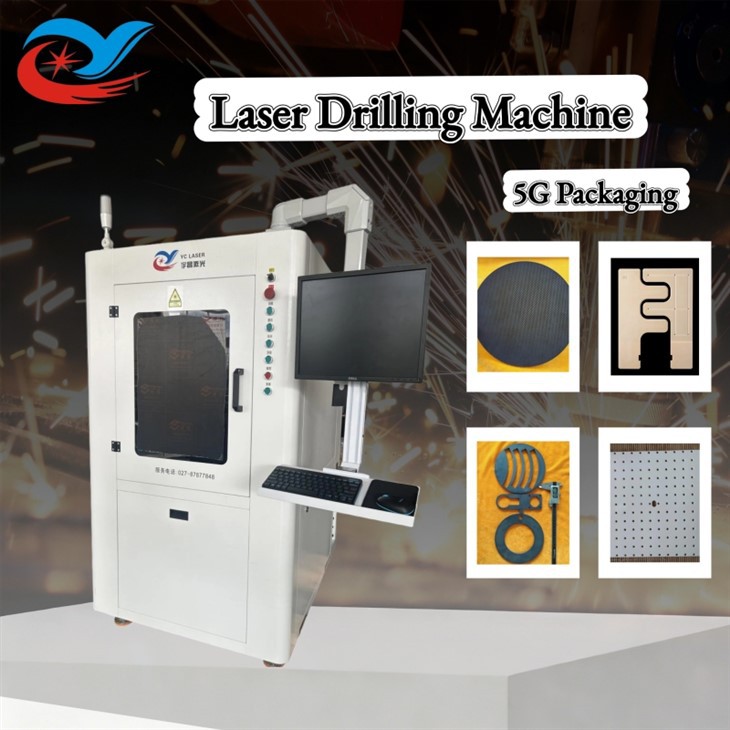

Το μηχάνημα διάτρησης ακριβείας με λέιζερ συσκευασίας 5G ενσωματώνει μια πλατφόρμα ακριβείας με βάση το μάρμαρο, μια άκαμπτη δομή σκελετού διπλού-πλαισίου κλειστού σκελετού, έναν ενσωματωμένο γραμμικό κινητήρα μαγνητικής αιώρησης, μια ζυγαριά πλέγματος υψηλής ανάλυσης 0,5 μm και μια κλίμακα ελέγχου πλέγματος με πλήρη ανάλυση{{7}{6} Σύστημα CNC-που παρέχει εξαιρετικά-υψηλή ακρίβεια, γρήγορη δυναμική απόκριση, ελάχιστη συντήρηση και εξαιρετική-μακροπρόθεσμη λειτουργική σταθερότητα.
Τεχνικά στοιχεία
|
Είδος |
Παράμετρος |
|
Μήκος κύματος λέιζερ |
1060-1080 nm |
|
Ισχύς εξόδου λέιζερ |
150W-1000W (προαιρετικό) |
|
Μέγιστο εύρος κοπής |
300*400 χλστ |
|
Πάχος κοπής |
0,2-5mm (Ανάλογα με το υλικό) |
|
Ακρίβεια επαναλαμβανόμενης τοποθέτησης του άξονα Χ/Υ |
±5μm |
|
Ταχύτητα επεξεργασίας |
0-2000mm/min |
|
Μέγιστη ταχύτητα απόστασης |
50μ/λεπτό |
|
Ακρίβεια μηχανικής κατεργασίας |
±0,01-0,02 χλστ |
|
Ακρίβεια στο τραπέζι εργασίας |
Μικρότερο ή ίσο με 0,015 mm |
|
Λειτουργία μετάδοσης |
Εισαγόμενος γραμμικός κινητήρας +0.1μm χάρακας πλέγματος |
|
Ολόκληρη η ισχύς της μηχανής (χωρίς ανεμιστήρα) |
Λιγότερο ή ίσο με 5KW |
|
Συνολικό βάρος ολόκληρου του μηχανήματος |
Περίπου 1200 κιλά |
|
Εξωτερική διάσταση (μήκος*πλάτος*ύψος) |
1150*1500*1850mm (Για αναφορά) |
Ειδικές Εφαρμογές στο 5G Συσκευασία Νιτριδίου Αλουμινίου
- Υψηλή-κατασκευή θερμικών μέσω συστοιχιών με διαμέτρους από 80μm έως 300μm για απαγωγή θερμότητας από κάτω σε ενισχυτές ισχύος GaN (PAs) και άλλα τσιπ.
- Υποστηρίζει τυφλά και διαμπερή vias με ακρίβεια ελέγχου βάθους ±10μm για την κάλυψη των αναγκών διαφορετικών δομών συσκευασίας.
- Κατασκευή αγωγών γείωσης και συστοιχιών τοίχου θωράκισης που απαιτούνται σε φίλτρα και μονάδες μεταγωγής κεραίας (ASM).
- Η καλή συνοχή μέσω του τοίχου εξασφαλίζει ομοιομορφία στην επακόλουθη επιμετάλλωση (όπως ηλεκτρολυτική επιμετάλλωση για μέσω πλήρωσης) και σταθερή απόδοση γείωσης RF.
- Χρησιμοποιείται για την κοπή του εξωτερικού περιγράμματος και της εσωτερικής κοιλότητας κεραμικών συσκευασιών νιτριδίου αλουμινίου.
- Τεχνολογία κοπής σε στρώματα: Οι βελτιστοποιημένες παράμετροι λέιζερ επιτυγχάνουν κοπή υψηλής ποιότητας του κεραμικού στρώματος-, μειώνοντας το θρυμματισμό των άκρων (<30μm).
- Τα λέιζερ Nanosecond μπορούν να χρησιμοποιηθούν για τη δημιουργία μόνιμων και καθαρών σημάνσεων σε επιφάνειες AlN, όπως κωδικούς QR, αριθμούς παρτίδας και αριθμούς τοποθεσίας τσιπ, επιτρέποντας την ιχνηλασιμότητα του προϊόντος.
