Περιγραφή προϊόντος

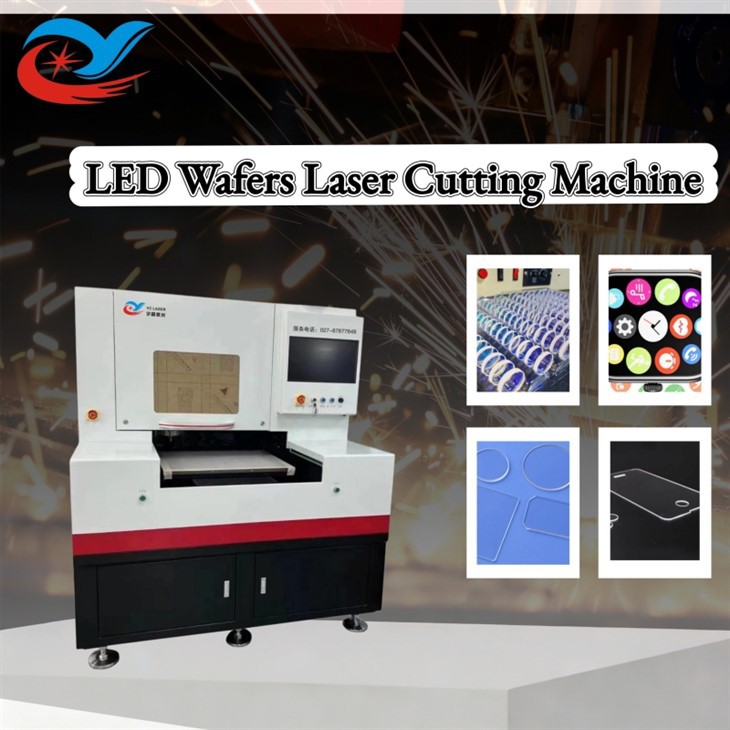

ΑυτόΜηχάνημα κοπής με λέιζερ γκοφρέτες LEDεπικεντρώνεται στην εσωτερική τροποποίηση υλικού χωρίς ζημιές στην επιφάνεια, επιτυγχάνοντας διαχωρισμό μέσω σχίσεως, ικανοποιώντας έτσι τις ακραίες απαιτήσεις της τεχνολογίας για το μέγεθος, την ακρίβεια και την απόδοση των τσιπ.
Εισαγωγή Εξοπλισμού
Αυτό το μοντέλο χρησιμοποιεί διεργασίες κοπής με λέιζερ με υπέρυθρες picosecond υψηλής ισχύος-και κοπής με λέιζερ CO2. Διαθέτει μια-αυτοαναπτυγμένη κεφαλή κοπής γυαλιού και μια ενσωματωμένη σχεδίαση κοπής-και-κοψίματος, μειώνοντας τα βήματα χειροκίνητης λειτουργίας και βελτιώνοντας την απόδοση παραγωγής. Εξοπλισμένο με μαρμάρινη πλατφόρμα ακριβείας και χωριστή κλειστή δομή XY-, το σύστημα οπτικής διαδρομής είναι σταθερό, εξασφαλίζοντας οπτική μετάδοση υψηλής-ποιότητας. Χρησιμοποιείται κυρίως για την κοπή διαφανών και εύθραυστων υλικών όπως γυαλί, ζαφείρι και χαλαζία.
Φόντα
Χωρίς σπασίματα ή μικρο-ρωγμές:
Η επεξεργασία πραγματοποιείται εσωτερικά μέσα στο υλικό, αφήνοντας ανέπαφες τις λειτουργικές περιοχές του τσιπ και στις δύο πλευρές της διαδρομής κοπής, εξασφαλίζοντας εξαιρετική μηχανική αντοχή και φωτεινή απόδοση.
01
Εξαιρετικά-υψηλή ακρίβεια:
Το μέγεθος κηλίδας λέιζερ picosecond φτάνει στο επίπεδο του μικρομέτρου και το πλάτος της διαδρομής κοπής μπορεί να ελεγχθεί μέσα σε λίγα μικρόμετρα, βελτιώνοντας σημαντικά τη χρήση υλικού και την ενσωμάτωση τσιπ, ιδιαίτερα κατάλληλο για Mini/Micro LED με εξαιρετικά μικρό βήμα pixel.
02
Χωρίς σκόνη-:
Η διαδικασία εσωτερικής τροποποίησης δεν παράγει θραύσματα γυαλιού, αποφεύγοντας αποτελεσματικά τη μόλυνση και τις επακόλουθες προκλήσεις καθαρισμού.
03
Υποστηρίζει επεξεργασία εξαιρετικά λεπτού υλικού:
Η σταθερή κοπή είναι δυνατή ακόμη και με εύθραυστο γυαλί πάχους μικρότερου από 100 μm, ακόμη και με λεπτό πάχος 50 μm.
04
Υψηλή επιπεδότητα επιφάνειας:
Παρέχει ιδανική επίπεδη επιφάνεια για μετέπειτα μεταφορά μάζας και άλλες διεργασίες.
05
Τεχνικά στοιχεία
|
Είδος |
Pπαράμετρος |
|
Μήκος κύματος λέιζερ IR picosecond |
1064 nm |
|
Ισχύς λέιζερ Picosecond |
50 W (προαιρετικό) |
|
Μήκος κύματος λέιζερ CO2 |
10.6µm |
|
Ισχύς λέιζερ CO2 |
120W |
|
Μέγιστο εύρος κοπής |
500*600 χλστ |
|
Πάχος κοπής |
Μικρότερο ή ίσο με 5 mm |
|
Ακρίβεια κοπής |
Λιγότερο ή ίσο με 20 μm |
|
Ακρίβεια επαναλαμβανόμενης τοποθέτησης του άξονα Χ/Υ |
±3µm |
|
Ταχύτητα επεξεργασίας |
0-500mm/S |
|
Ελάχιστη ποσότητα κατάρρευσης άκρων |
Μεγαλύτερο ή ίσο με 5 μm |
|
Οπτική ακρίβεια τοποθέτησης CCD |
±5µm |
|
Απαιτήσεις ηλεκτρικής ενέργειας |
AC220V,50HZ, Λιγότερο ή ίσο με 6kW |
|
Περιβαλλοντικές απαιτήσεις |
Θερμοκρασία 20-26 βαθμοί, υγρασία περίπου 50% |
|
Συνολικό βάρος ολόκληρου του μηχανήματος |
Περίπου 2500 κιλά |
|
Εξωτερική διάσταση (Μ*Π*Υ) |
1630×1480×1940mm (Για αναφορά) |
Βιομηχανίες Εφαρμογών
1. Κοπή υποστρώματος από γυαλί/ζαφείρι για τσιπ Mini LED και Micro LED.
2. Κάθετες διαδικασίες κατασκευής τσιπ LED.
3. Κοπή λεπτών, εύθραυστων ημιαγωγών υλικών που απαιτούν υψηλή ακρίβεια και υψηλή απόδοση.
